Проектирование плоскостных спортивных сооружений под открытым небом всегда связано с решением сложной гидротехнической задачи. Футбольные поля, легкоатлетические треки и мультиспортивные площадки имеют огромную площадь сбора поверхностных вод. В условиях обильных весенних паводков или затяжных осенних ливней отсутствие эффективного водоотвода способно за несколько часов превратить дорогостоящий объект в непригодное для эксплуатации болото.
Застой влаги не просто срывает график тренировок и матчей. Вода, проникая в слои основания, постепенно подмывает грунт, разрушает бетонную или асфальтовую подушку, снижает эластичность полиуретановых связующих и приводит к гниению подложки искусственного газона. Именно поэтому профессионально спроектированный дренаж — это скрытый фундамент, определяющий долговечность всего стадиона.
Архитектура скрытого водоотвода футбольного поля
Профессиональное футбольное поле имеет сложную многослойную структуру, напоминающую слоеный пирог, где каждый элемент выполняет свою технологическую функцию. Верхний слой — натуральный или искусственный газон — укладывается на засыпку из кварцевого песка и каучукового гранулята. Ниже располагается пористая стабилизирующая подушка, под которой монтируется основная дренажная сеть.
В основе классического плоскостного водоотвода лежит разветвленная система перфорированных труб (дрен), уложенных со строгим соблюдением уклонов в специально подготовленные гравийные траншеи.
Конструктивно система сбора воды на футбольном поле делится на несколько уровней:
- Поверхностный сток: Формируется за счет создания едва заметного для глаза двухскатного или четырехскатного уклона поля (конверта) от центральной оси к боковым линиям.
- Фильтрующий слой: Промытый речной песок и фракционный щебень, которые моментально впитывают воду с поверхности газона и транспортируют её вниз, задерживая мелкие частицы грунта.
- Коллекторная сеть: Система пластиковых перфорированных труб, расположенных «ёлочкой» или параллельно друг другу, которые собирают просочившуюся влагу и перенаправляют её в магистральные колодцы.
Скорость работы такой системы должна обеспечивать полный отвод влаги даже при экстремальной интенсивности осадков, чтобы полотно стадиона оставалось сухим и безопасным для игроков.
Особенности водоотвода легкоатлетических зон и беговых дорожек
В отличие от футбольного поля, которое способно впитывать воду по всей своей площади, беговые дорожки покрыты водонепроницаемым монолитным полиуретановым ковром (тартаном). Вода не может просочиться сквозь наливную систему, поэтому удержание влаги на треке предотвращается исключительно за счет поверхностного линейного водоотвода.
Для этого беговые дорожки укладываются со строгим поперечным уклоном (обычно около 1%) в сторону внутренней бровки стадиона.
Линейный дренаж вдоль внутренней бровки

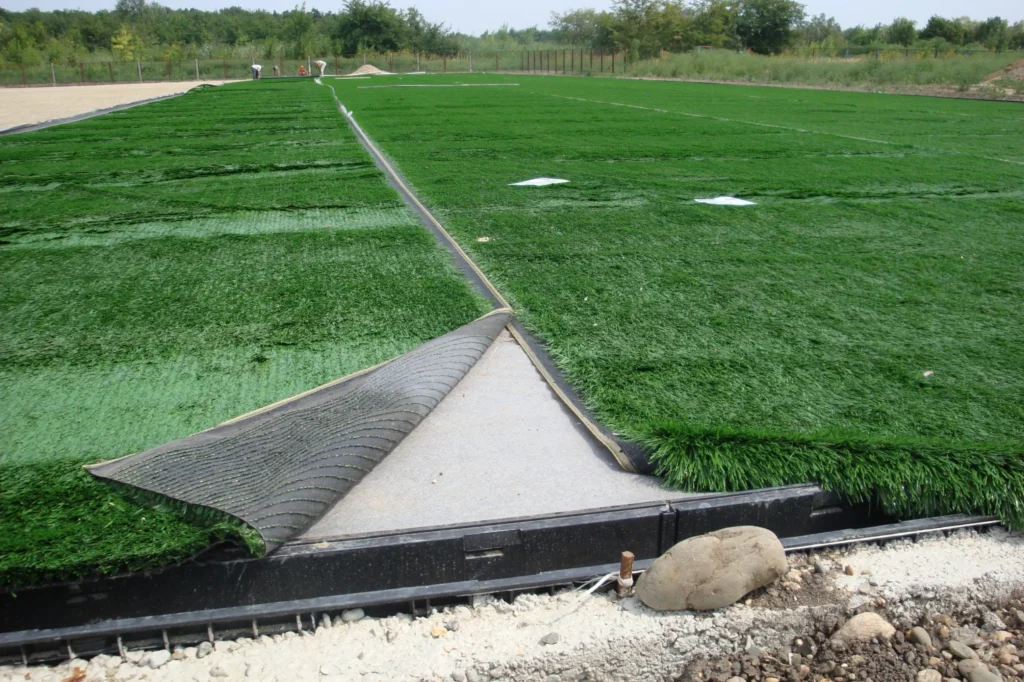

Вдоль всего внутреннего радиуса беговых дорожек монтируется сплошная линия водоотводных лотков, закрытых высокопрочными защитными решетками. Эти каналы принимают на себя весь поток воды, стекающий как с легкоатлетического трека, так и с прилегающих секторов для прыжков или метания снарядов. Лотки изготавливаются из полимербетона или ударопрочного пластика, способного выдерживать давление обслуживающей стадион спецтехники. По ним влага уходит в общегородскую систему ливневой канализации или накопительные резервуары.
Проектирование геосинтетических слоев для защиты от заиливания
Одной из главных проблем любых подземных гидротехнических сооружений является заиливание траншей. Со временем мельчайшие пылевые частицы грунта и глины проникают вместе с водой в щебеночную подушку, забивают поры и блокируют перфорацию труб. Система теряет пропускную способность, и вода начинает застаиваться в нижних слоях основания, что зимой приводит к морозному пучению и деформации финишного настила.
Для предотвращения этого процесса в современном спортивном строительстве активно применяются геосинтетические материалы.
Применение защитных барьеров включает следующие инженерные правила:
- Использование геотекстиля: Нетканое полотно высокой прочности укладывается на дно котлована и полностью выстилает дренажные траншеи, работая как долговечный фильтр.
- Разделение слоев: Геомембраны и текстиль предотвращают смешивание чистого дренирующего щебня с мягким материнским грунтом основания.
- Защита труб: Каждая перфорированная дрена обматывается фильтрующим слоем, который пропускает исключительно воду, оставляя песок и ил снаружи.
Правильный подбор фракции щебня (обычно используется комбинация крупной фракции 20–40 мм для заполнения траншей и мелкой 5–20 мм для расклинцовки) в сочетании с полимерными фильтрами гарантирует стабильную работу системы на протяжении 25–30 лет.
Зачем нужны смотровые колодцы на спортивном объекте?
В местах соединения труб и на поворотах магистральных линий в обязательном порядке устанавливаются ревизионные (смотровые) колодцы. Они необходимы для контроля работы системы и проведения профилактического обслуживания. Раз в сезон дренажная сеть подлежит обязательной промывке водой под высоким давлением. Смотровые колодцы позволяют легко обнаружить место возможного засора и удалить скопившийся песок с помощью гидродинамического оборудования, полностью восстанавливая проектную скорость отвода талых и дождевых вод.
